Cubiertas & Revestimientos

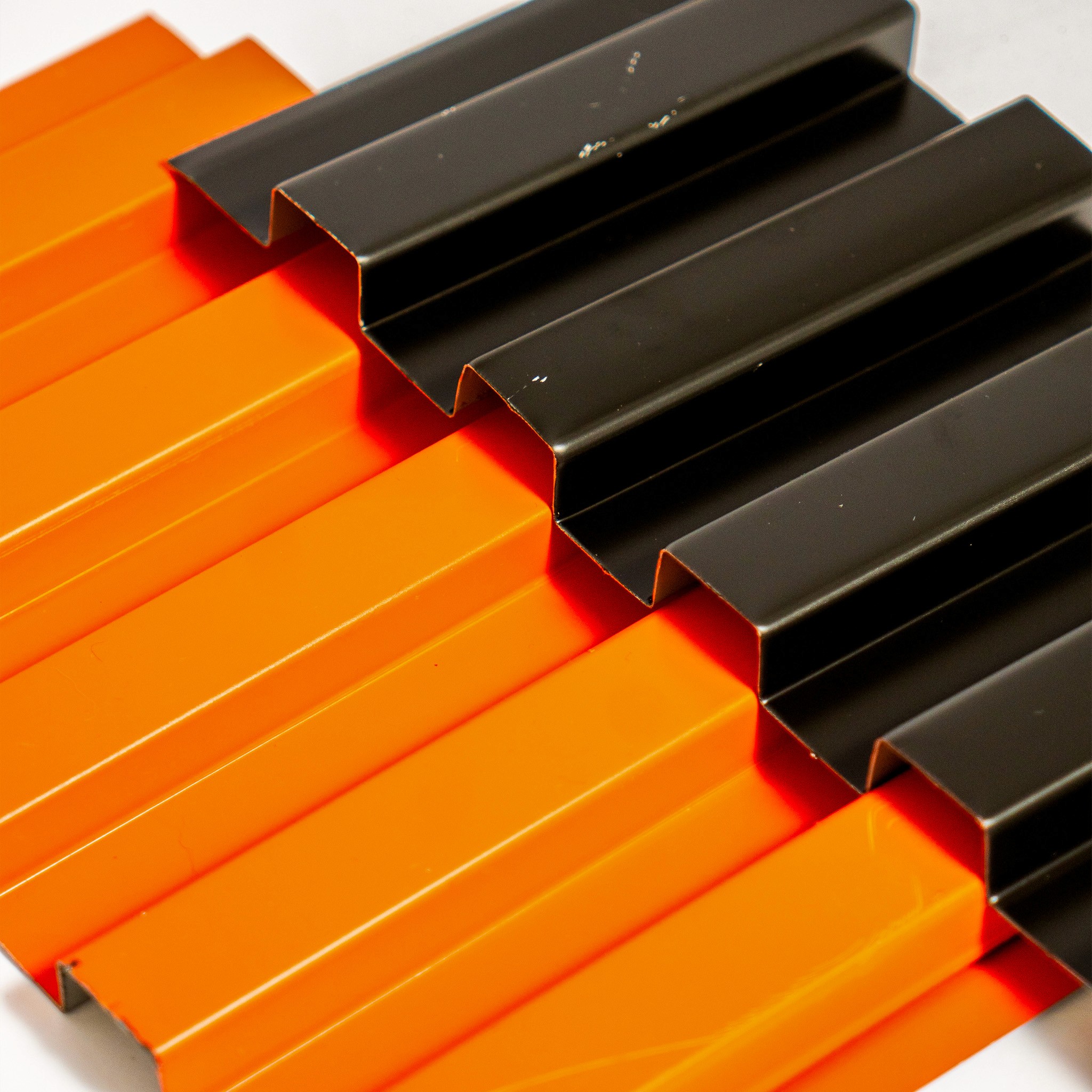

PA Cuadro
Panel para fachadas con traslape y fijación oculta
PA Cuadro es un panel arquitectónico mayormente usado en fachadas, cortavistas y terminaciones. El panel es una alternativa estética diseñada con un sistema de traslape que permite su instalación tanto horizontal como vertical, entregando soluciones limpias y sin fijaciones a la vista.
Puede solicitarse con microperforaciones para cortes de iluminación artificial, natural y solar.
Aplicaciones: revestimientos de naves industriales, centros de distribución, galpones, centros comerciales, supermercados, colegios, hospitales, viñas, etc.
Dimensiones
Ancho útil: 255 mm.
Medidas trapecio: 15 x 22,5 mm.
Largo: 0,5 m a 6,0 m.
Largo a pedido (12 m máximo). Para otros largos, consultar.
Espesor de acero: 0,5 mm; 0,6 mm. Para otros espesores, consultar.
Especificaciones
Zincalum o galvanizado: ASTM A792, GR37, AZ150.
Prepintado: ASTM A755/A755M-11, GR37.
Instalación
La fijación dependerá de la costanera a utilizar.
Tornillo 12-14 x 3/4" (según detalle).
Separación: a 320 mm (según detalle).
Costanera metálica (según detalle).
Detalle de unión / corte transversal de la instalación.
