Curvas

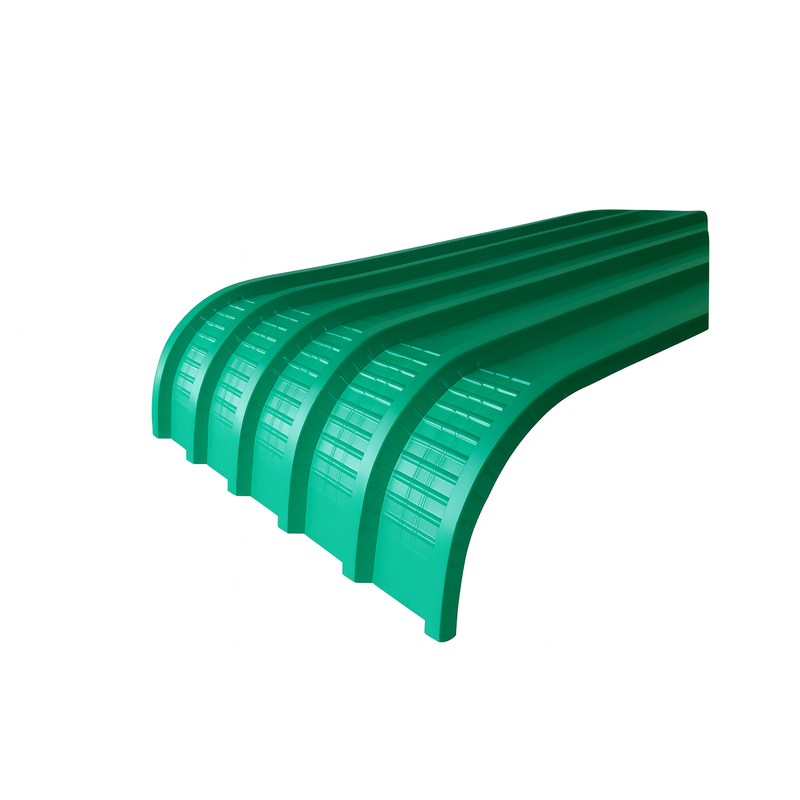

CURVA HOMBRO
El Ángulo va desde 5º a 180º.
El Radio mínimo es de 400mm. El radio máximo es de 800mm.
Se requiere que al menos uno de los tramos rectos mida 400mm. de largo.
El largo de un tramo recto no debe
exceder 3500mm.

CURVA ARCO
El Ángulo va desde 5º a 180º. Se requiere que al menos uno de los tramos rectos mida 400mm. de
largo. La flecha máxima es de 240mm. De ser superior, se requiere dividir el largo de
la curva.

CABALLETE CUMBRERA
El Radio mínimo es de 400mm. Se requiere que al menos uno de los tramos rectos mida 400mm. de
largo. Si la pendiente es menor a un 28% el largo mínimo es de 1000mm. Si la pendiente es mayor a
un 28% el largo
mínimo es de 1200mm.
